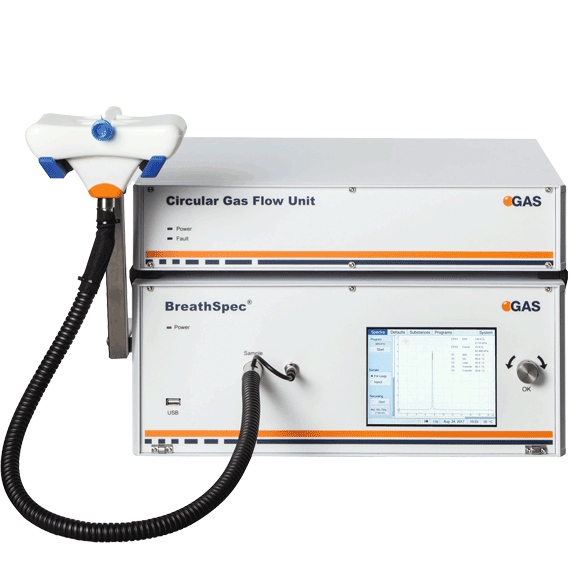

BreathSpec®呼气分析仪是一款专用于人体呼气分析的仪器,操作简单,坚固耐用,配备循环气体单元(CGFU),只需要一个电源即可运行。仪器将气相色谱(GC)的高分离度与离子迁移谱(IMS)的高灵敏度完美结合,无需任何样品前处理即可检测出高潮湿基质(人体呼出气体)中的痕量挥发性有机物,仅需几分钟即可给出检测结果, 检出限可低至ppbv/pptv级别。
软件
公司开发的强大功能软件可对待测物中痕量挥发性有机物的指纹谱图进行分析,简单易用,直观方便。软件包括LAV软件和定性分析软件。
数据直观的LAV软件
Laboratoy Analytical Viewer(LAV)用于气相离子迁移谱图数据分析与信息提取,该软件可与Windows系统的数据提取程序相兼容,如将.mea格式转化为.csv格式后使用Windows系统进行数据处理。
LAV软件与相关“插件”具有两大用途:
气相离子迁移谱图中的每组信号峰对应整个样品的顶空成分,LAV软件安装的“Reporter”插件可对参考样品与待测未知样品进行比对,用户一眼便可看出样品间VOCs的差异。
“Gallery-plot”插件在比较样品VOCs差异时更为直观,可用来比较不同样品中各顶空成分的有无及信号峰的强度,据此鉴别样品的相似度、真伪等。
据此判断正常群体与阳性群体呼气挥发性物的差异
准确便捷的定性软件
GC×IMS Library Search软件可简单快速的对待测物中未知挥发性有机化合物(VOCs)进行定性。软件内置NIST气相保留指数数据库和G.A.S.迁移时间数据库,二个数据库相结合使得化合物的定性更加准确。
GC×IMS Library Edit软件可不断补充和扩展迁移时间数据库,用户可建立自己行业的数据库,以此引导本行业的发展。
GC×IMS数据库用于定性分析
仪器的优势
可移动性:
内置计算机,可独立运行
内置气源
重量:20kg
|
灵活性:
具有多种采样模式
|
选择性:
可更换GC毛细管柱
|
灵敏度:
5KV/10cm TOF-IMS
Low ppb级别
|
直接取样:
仪器配备检测CO2/O2流量的肺活量计,可快速可靠的取样,从而确保设备能够简单快速的生成数据库,并可用于不同疾病的临床研究。
远程取样—呼吸采样:

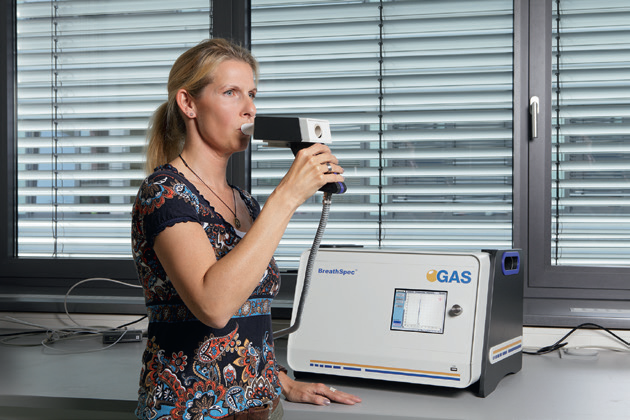

实际呼吸采样只需一次呼气。待测者呼气进入采样器,在后半部分,将5mL呼气取样到普通的注射器中。拉动注射器的活塞可以由待测者自己完成,或者由护士来帮助完成。如果采样失败,可以立即重复。
远程取样—体腔静态顶空采样:
从供试者的口腔或鼻腔中采集气体用于口腔或鼻腔疾病的相关诊断。
远程取样—皮肤采样:
通过各种小装置,进行皮肤伤口等部位的采样,将其扣到待测位置,拉动注射器活塞进行取样。
产品特点
采样方式灵活多变
样品无需前处理、采样后即可分析
分析速度快,检出限低
可配备CGFU循环气体单元、无需载气钢瓶
仪器小巧轻便,便携性能好
操作简单,便于上手
软件功能强大,数据可视直观化
|
应用领域
呼气与肺部疾病的研究
呼气中VOCs的大数据收集
伤口细菌感染类型的确定
ICU中毒病人的毒物判断
麻醉剂量与人体呼气的关系研究
人体皮肤释放的气体检测
药物代谢过程的监控
|
技术参数
工作原理
|
气相色谱-离子迁移谱(GC-IMS)
|
电离源
|
β射线源(氚3H)
|
放射性强度
|
300MBq 低于GB18871-2002《电离辐射防护与辐射源安全基本标准》附录A 豁免中规定的豁免界限
|
漂移电压极性
|
正极和负极,可切换
|
采样方式
|
由精准肺活量计控制直接经吹嘴呼气取样、动态取样或静态取样
|
检测限
|
低于ppbv级别
|
动态范围
|
1-3个数量级
|
显示器
|
6.4”TFT屏幕,VGR显示
|
输入单元
|
旋转脉冲编码器 ESC按键
|
处理器
|
400MHz x-Scale
|
数据采集
|
超速ADIO板
|
数据处理
|
X板/主板
|
数据存储
|
2GB闪存
|
通讯接口
|
RS232/USB/以太网
|
电气连接
|
2个D-Sub 9孔(用于调制解调器和控制器)D-Sub 15孔(用于外部设备)RJ45(用于数字调制解调器或SSH) 2个USB-A
|
电源
|
100-240V AC, 50-60Hz(外部)24V(DC)/5A, XLR连接器(内部)
|
耗电量
|
<180W
|
尺寸
|
449×375×177mm(长×宽×高)
|
重量
|
15.5kg
|
外壳
|
19英寸、IP20防护级别、EMC(电磁兼容性)认证
|
冷却系统
|
轴流风扇、根据温度调控风速,最大5.5m3/h
|
气体接头
|
3mm不锈钢Swagelok接头,用于漂流气入口,样品气体进口和出口,载气进口及IMS气体出口
|
